為什麼要測量氫氣？

1.確保鑄造過程中氫含量

鋁廠經常使用脫氣方式和助熔劑來去除熔體中的氫氣。當氫含量過高時，鑄件可能會因孔隙率高而導致品質較差。使用Accurity™進行測量將告訴您液態鋁在鑄造前是否處於正確的水平。

2.過程控制

如果脫氣機無法正常運作，正確的氫氣含量就無法保障。使用Accurity™進行測量可以快速確定氫氣水平。

整合式觸控螢幕控制系統

1.採用觸控屏，操作方便

使用液晶顯示屏，使用者可以輕鬆設定測量參數並進行測量，連接測氫儀主機系統。加拿大歐速比公司研發的軟體應用程式可操作並管理所有感測器數據。它還可以提示客戶操作。

2.大螢幕顯示，易於操作

顯示器可清晰即時顯示氫氣測量結果。

3.採用金屬外殼和壓克力玻璃保護

當需要時，使用者可以向上推動面板以使用觸控螢幕。請注意，啟動偵測等基本操作可以不使用觸控螢幕。也可使用側邊按鈕操作。

4.方便的基本操作按鈕設定

無需脫下手套，操控設備側面的按鈕即可輕鬆開始或停止偵測。

5.熱防護罩

配備隔熱罩可保護外殼內的電子裝置免受鋁液高溫熱輻射的影響。如果設備放置在熱的表面上，底座護罩可保護外殼受熱。



關於探頭

透過將探頭浸入鋁液中來實現氫氣測量。該探頭從鋁液中捕獲氫氣並將其傳輸到測氫儀中。然後透過Accurity™設備測量氫氣。

1.知名探頭設計

該款探頭已在鋁工業中應用三十多年，用於鋁液中氫測量來說既高效又準確。

2.適用於所有鋁合金

相同的探頭可用於所有鋁合金，包括含矽的鍛造和鑄造合金。

3.單次測量的成本低

同一探頭可在鋁液中重複使用10次或使用累積3小時。

4.探頭更換提醒

Accurity™顯示幕上會顯示探頭累積的浸入時間。這有助於用戶方便的確認何時應該更換探頭。

當探頭無法提供良好的氫讀數時，應用程式會自動提醒建議更換探頭。



鋁液溫度

1.陶瓷覆層熱電偶

安裝在Accurity™上的熱電偶和探頭一起浸入鋁液中，由熱電偶進行測溫，

從而獲得鋁液溫度數據用於計算鋁液中的氫氣濃度。

2.環境濕度和溫度感測器

空氣濕度會影響鋁液中的氫含量。 Accurity™測氫儀上裝有濕度和溫度感測器。對於每次檢測，記錄環境條件都會被記錄，以供使用者參考。

3.便攜，易於移動

單人即可輕鬆移動。使用者可以將Accurity™測氫儀輕鬆移動到測量點位。然後，將探頭和熱電偶浸入鋁液中進行測量。

4.懸掛或平放

如果有足夠的空間，可以將其放在鋁液流槽或熔爐旁的平坦表面上。也可以透過設備側面上的掛鉤將，懸掛在適當的位置。

5.氮氣

Accurity™裝置需要純氮氣作為氫氣測量的載氣。測氫儀配備內建氮氣瓶，檢測前可將氮氣瓶填滿。從而在測量點位可以直接檢測而無需外接氣體。當內建氮氣瓶中的氮氣使用完畢後，可以使用配備的調壓表從外部氮氣源重新充氣。



工作原理

Accurity™的工作原理是眾所周知的，多年來一直被用作鋁液中氫測量的有效方法。這就是循環迴路工作原理。固定量的純氮氣在浸入鋁液中的探頭中反覆循環。在探頭尖端，氮氣與鋁液接觸，然後鋁中溶解的氫氣將與氮氣混合至一定量。當氮氣中的氫分壓與鋁液中的氫蒸氣壓相同時即達到此混合量。 Accurity™透過熱導率對氮氣中的氫進行精確測量。此測量值轉換為鋁液中的氫濃度，單位為mL/100g。

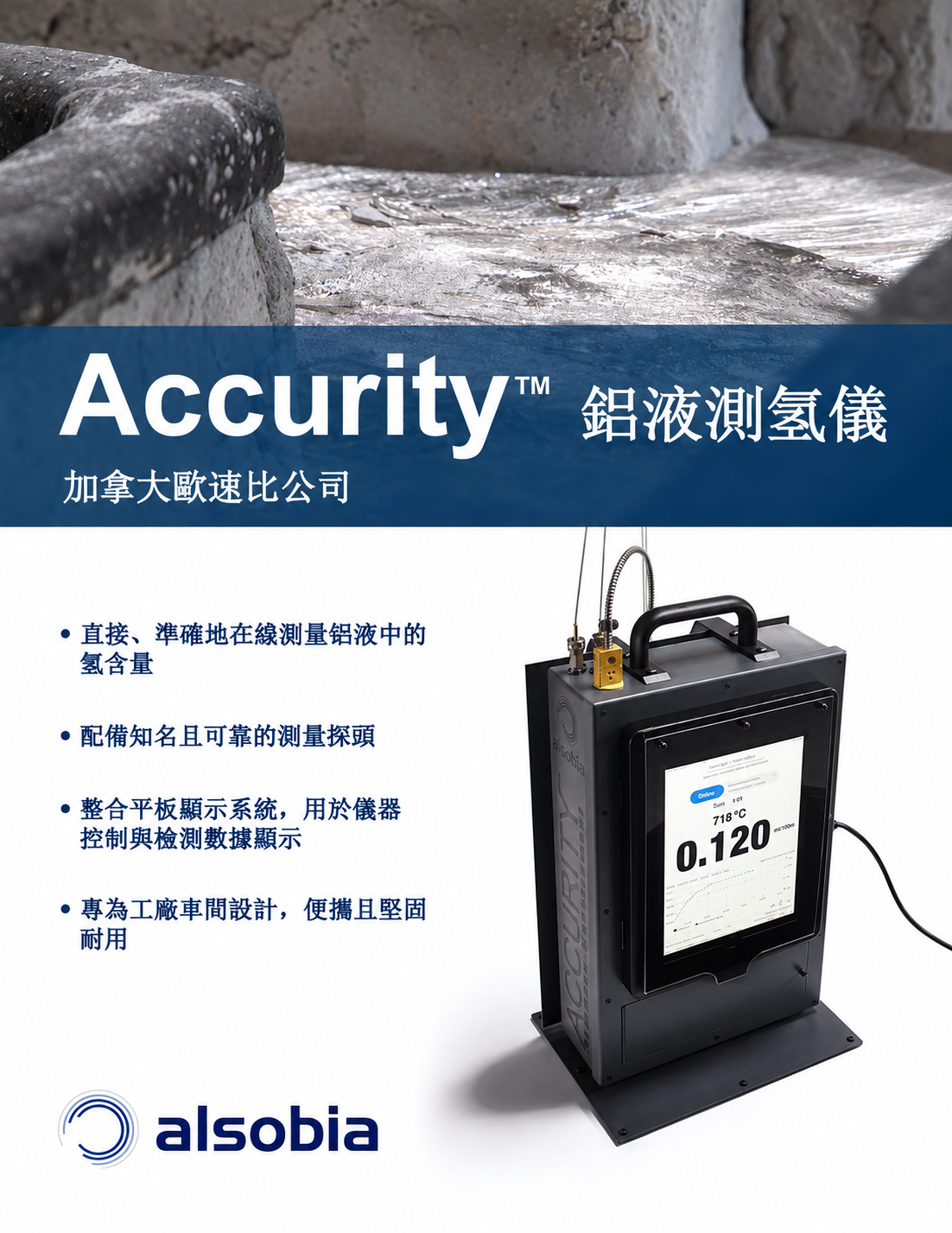

Accurity™鋁液測氫儀

技術規格

產品編號:HMU01

產品說明:用於鋁液中的氫氣檢測



鋁液中氫氣檢測

感測器類型：熱導計

計量單位：mL/100g(20°C和1個標準大氣壓力下)

重複性：±0.01 mL/100g或讀數的5%

吹掃後測氫時間：一般10分鐘，依合金種類和氫氣濃度稍有區別

對氫氣變化的反應時間：秒級

最高鋁液溫度：900°C/1650°F



鋁液溫度測量

感測器類型：K型熱電偶

範圍：650°C至1260°C 1200°F至2300°F

重複性：±1.1%



工作環境相對濕度測量

準確度：±2%RH

重複性：±0.15%RH

範圍：0至100%RH



工作環境溫度測量

準確度：±0.2°C±0.4°F

範圍：-40°C至125°C-40°F至257°F



尺寸及重量

尺寸：320（寬）×530（高）×250（深）毫米

12.6（寬）x 20.9（高）x 9.8（深）英寸

重量：11.3公斤|25磅



液晶顯示器

高清液晶顯示屏，觸控螢幕操作

觸控螢幕保護：-壓克力玻璃蓋-螢幕保護層

預先安裝軟體：Accurity應用程序，可升級

資料匯出文件格式：CSV



工作環境要求

儲存溫度：10°C至50°C 50°F至122°F

工作溫度：-5°C至50°C 23°F至122°F

儲存濕度：10至60%RH，無冷凝

工作濕度：20至90%RH，無冷凝



內置氣瓶

容量：300毫升

最大壓力：117 bar 1700 PSI

壓力感測器：數據連接到控制系統的電子壓力感測器

壓力表：有錶盤顯示的機械壓力表



設備工作要求

電力

額定電壓：100-240 VAC(自動調節)

額定頻率：50-60 Hz

額定電流：115 VAC時為1.4 A，230 VAC時為1.0 A



內置氮氣瓶（每瓶氮氣可支援約50次檢測操作）

填充氣體：氮氣

等級：高純度等級（最低純度要求99.995%）

*以上規格如有變更，恕不另行通知。
